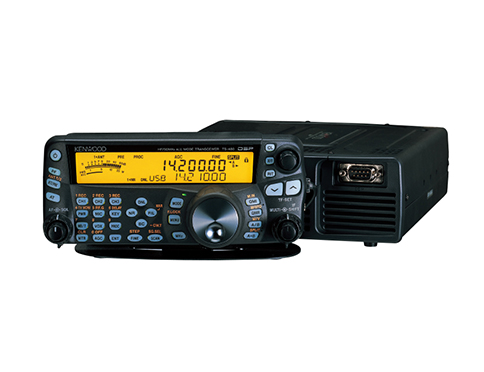

TS-480HX短波电台

配备一个由分配电路及组合器电路为特征的双重区域,TS-480HX短波电台可进行高达 200 瓦的 RF 输出(50MHz: 100W),电源为 13.8V 直流电。 TS-480SAT 可输出高达 100 瓦。

200W TS-480HX 设有两个供电端子(DC1、DC2),分别为双重区域的一半单独供电; 电压平衡经过优化以确保平稳输出。 此结构可允许使用两个 PS-53 电源或一个单一的 41A 电源。

长时间使用时,集聚在小型对讲机中的热量可导致严重后果,缩短其工作寿命。 不过重载 TS-480HX/SAT 的各组件设计为耐热型。 此外,它还配备有一个压铸铝合金机座及双风扇,从而可提升冷却效率。 而且因为控制面板独立于主机,因而风扇可从前至后生成强有力的气流。 因此,您可以依赖此对讲机持续传输 30 分钟*而无须断电。 *本图表仅用于参考,条件是周围温度为 25. C,天线 SWR 为 1.2 或更低,且风扇产生的气流畅通无阻。

一个四路混频器可提供等同于 TS-950 级的动态接收范围(以 50 kHz 为分隔)。

其包括一系列齐全的 CW 功能,包括自动调谐。 在 SSB 模式下,只需简单按一下键即可自动切换至 CW。 另一个便捷的功能是其在赛事中能够记录三种不同信息进行快速传输。 您可在全插入及半插入之间选择; 如果是前者,可将按键释放与激活接收模式之间的时间延迟以 50ms 为步级,设定为 50ms 至 1000ms 之间。 其他 CW 功能包括节距控制(400-1000Hz)、亚音监测(可进行10 级音量设置)、一个电子键控器、麦克风 paddle 模式及 CW 反转模式。

可通过选购 500Hz 及 270Hz 波段 CW 窄带 IF 滤波器(YF-107C、YF-107CN)以及一个 1.8kHz 波段 SSB 窄带 IF 滤波器(YF-107SN)进行更为集中的操作。 可将这些 IF 滤波器中的任意两种安装在对讲机中。

得益于其 16 位数字信号处理器进行双精度运算操作(相当于 32 位处理)、一个 100MHz 的时钟以及 16 位模/数及数/模转换器,TS-480HX/SAT 可提供众多超强功能。

通过三级设置,DNL 甚至可非常有效地消除通过常规模拟电路和噪声抑制器所不能消除的脉冲噪声。 如要追求更清晰的音质,还可将其与消除 IF 脉冲噪声的噪声抑制器搭配使用。

DSP 同时会消除落入 AF 滤波器范围内的多节拍。 选择 BC1 以消除较弱及/或持续的节拍干扰,或选择 BC2 处理间歇性节拍,如 CW 信号节拍。

NR1 是一个线谱增强型滤波器,可进行 10 级设置(包括自动)——适合提取目标信号。 NR2(SPAC)是进行 CW 操作的绝佳选择,它可以 2ms 为增量进行调整(2~20ms); 它可抑制与目标信号频率相同的噪声,从周围噪声中提取较弱的目标信号。

均衡器可提供平稳(默认)、高频提升(2 种类型)、共振峰通过、低音增强(2 种类型)、常规及用户*设置,分别用于发射和接收。 *可使用 ARCP-480 无线电控制程序进行配置。

斜率调整可用于使用高阻及低阻滤波器(SSB、FM 和 AM)从噪音中提取目标信号,而通过宽度调整则可调整通带以避免邻近噪音(CW/FSK)。

传输中的音频质量可通过在双通带设置中(500-2500Hz 及默认的 300-2700Hz)切换进行适当调整。

适用于 SSB、FM 及 AM 传输,语音处理器可提升接收站的信息清晰度。 输入/输出电平可进行微调(0~100)。

此功能使用 DSP 在 CW 操作过程中在一个目标频率上自动归零。 它同时也是 RIT 兼容的。

TS-480SAT 中的自动天线调谐器——通过预设进行频段快速更改——可覆盖 1.8MHz 至 54MHz 的所有业余频段。

使用 13.8V 直流电进行操作及小型外观尺寸使其更加适宜于户外使用: 主机重 7.05 磅(3.2 千克),尺寸为 7-1/16" x 2-3/8" x 10-3/16" (179 X 61 X 258 毫米)(宽 X 高 X 深)*, 而控制面板重 1.1 磅(0.5 千克),尺寸为 7-1/16" x 2-15/16" x 1-7/16"(180 X 75 X 37 毫米(宽 X 高 X 深)*

*不含突出部分。

独立的宽大 LCD 控制面板——具备其特有的 2-5/8"(6.6 厘米)扬声器(最大输出 2W) ——可灵活放置在距主机达 13 英尺(4 米)的位置。 在家中桌上使用对讲机时,使用随机提供的桌面型面板支架非常方便,而移动型面板支架则是安装在车内的理想选择。 可将面板快速固定到位或从支架中轻松取出。 它还拥有 34 个按键,均为背光设计,大大提升了操作便捷性。

可使用多达 8 个字母数字分别为 100 个内存信道进行清晰识别。

其众多扫描功能包括节目扫描、内存扫描、组扫描、亚音扫描及 CTCSS 扫描。

ARCP-480 无线电控制程序(可从建伍网站免费下载)*可基于 PC 控制所有对讲机功能,同时还可定制 TX/RX 均衡器弧线。

可将 TS-480HX/SAT 直接连接至电脑,使用日益受欢迎的 PSK31 模式。 它同时还具有以下便捷功能:

- 单独调整 AF 输入/输出电平(分 10 步)

- 选择中心频率(1000Hz 或 1500Hz)

- 可调整 AF DSP 滤波器带宽(7 步)

- 可选择 CW 窄带 IF 滤波器(如有安装)——带 VOX 功能的 TX(无需 PTT 控制线)

- 在通过数据终端进行 PTT 操作过程中进行麦克风静音

VGS-1 语音导引及存储装置有两个重要作用: 对频率、按键操作等进行有声确认,并对收发机接收到的信息进行录制/播放。 快闪存储器中可录制并储存总共 90 秒(3 x 30 秒)进行播放及传输。 此外,其便捷的持续记录功能意味着您总是可以播放最近 30 秒所接收的的内容进行确认。

其他功能

- 换流器显示功能(达 999.9999 MHz)

- 宽/窄偏差选择(FM TX)

- 通频准入

- CTCSS(42 个亚音频率)

- 1750Hz 音

- TX 监控

- 5W 最小 RF 输出,用于 QRP 操作

- FSK 倒频

- 噪声抑制器

- TM-D700A/TM-D710A 的封包集群调谐功能*

- TM-D700A 的跨频段转发器(HF、VHF)

- 自动断电

- 超时定时器

一般功能

200W 输出(50MHz: 100W),在 13.8V 直流电下操作:

TS-480HX 是一款可输出 200W(50MHz: 100W)的高度通用装置 —— 因而其是同时适用于基站及 DX 应用的理想之选。

100W 型号:

100W TS-480SAT 额外配备有一个内置的自动天线调谐器。

TX/RX AF DSP:

16 位 AF 数字信号处理可带来众多强大功能,如降噪、TX/RX 均衡器及 AF 滤波器等。

带扬声器的单独 LCD 控制面板:

独立的控制面板拥有宽大、带背光按键的琥珀色 LCD, 可将其放置在离主机达 13 英尺或 4 米的任何地方。

持续接收:500kHz(VFO: 30kHz)至 60MHz

TX 覆盖 1.8MHz 至 50MHz 所所有业余波段

其他功能:

包括一个可提供 TS-950 级动态接收范围的四路混频器、PSK31 兼容性、封包集群调谐(TM-D700A)、基于 PC 进行控制以及选购的 IF 滤波器等。


TS-480HXTS-480SAT
共同
发射机频率范围160、80、60、40、30、20、17、15、12、10、6 m 波段
接收机频率范围0.5 - 30 MHz,50 - 54 MHz(VFO: 连续 30 kHz - 60 MHz)
模式SSB (J3E),CW (A1A),FSK (F1B),FM (F3E),AM (A3E)
电源要求

DC1: 13.8 V±15%

DC2: 13.8 V±15%*

DC 13.8 V ±15%

耗用电流

发射



待机


DC1: 小于 20.5A;

DC 2: 小于 20.5A*

小于 1.5A


小于 20.5A



小于 1.5A

工作温度-20℃- +60℃
频率稳定性

主机:±5 ppm 范围内 (-10℃- +50℃)

±10 ppm 范围内 (-20℃- +60℃)

连接了可选的 SO-3: ±0.5 ppm 范围内 (-10℃- +50℃)

±1.0 ppm 范围内 (-20℃- +60℃)

天线阻抗50Ω
麦克风阻抗600Ω
接地方法负极接地
尺寸(宽×高×深)

主机:不含/包含突出部分:7-1/16×2-3/8×10-3/16 英寸(179×61×258毫米)/

7-1/16×2-3/4×10-15/16 英寸(179×69.5×278 毫米)

面板:不含/包含突出部分:7-1/16×2-15/16×1-7/16 英寸(180×75×37 毫米)/

7-3/16×3-1/16×2-11/16 英寸(183×78×68 毫米)

重量(近似值)8.15 磅: 主机 7.05 磅/面板 1.1 磅(3.7 kg: 主机 3.2 kg / 面板 0.5 kg)
发射机

RF 输出功率

HF (AM)

50 MHz (AM)


200 W (50 W)

100 W (25 W)


100 W (25 W)

100 W (25 W)

调制: SSB / FM / AM平衡/相位/低功耗
最大频率偏差:宽/窄小于 ±5 kHz / 小于 ±2.5 kHz
杂散辐射:HF / 50 MHz小于 -50 dB / 小于 -60 dB
载波抑制大于 40 dB (SSB)
无用边带抑制大于 40 dB (SSB)
发射频率响应400 - 2600 Hz(在 -6dB 范围内)
XIT 可变范围±9.99kHz
天线调谐器的匹配范围 (1.9 MHz - 50 MHz)-16.7 - 150 Ω
接收机

电路

SSB、CW、AM、FSK

FM


双倍超外差

三倍超外差

中频: 第一 IF / 第二 IF / 第三 IF73.095 MHz / 10.695 MHz / 455 kHz(仅限 FM)

灵敏度

SSB / CW / FSK(信噪比 10 dB)







AM(信噪比 10 dB)







FM 12 dB SINAD


小于 4 µV (0.5 - 1.705 MHz)

小于 0.2 µV (1.705 - 24.5 MHz)

小于 0.13 µV (24.5 - 30 MHz)

小于 0.13 µV (50 - 54 MHz)

小于 31.6 µV (0.5 - 1.705 MHz)

小于 2 µV (1.705 - 24.5 MHz)

小于 1.3 µV (24.5 - 30 MHz)

小于 1.3 µV (50 - 54 MHz)

小于 0.22 µV (28 - 30 MHz)

小于 0.22 µV (50 - 54 MHz)

静噪灵敏度

SSB /CW /FSK /AM





FM


小于 18 µV (0.5 - 1.705 MHz)

小于 1.8 µV (1.8 - 30 MHz)

小于 1.1 µV (50 - 54 MHz)

小于 0.2 µV (28 - 30 MHz)

小于 0.2 µV (50 - 54 MHz)

镜像抑制比大于 70 dB
IF 抑制比大于 70 dB

静噪灵敏度

SSB /CW /FSK

AM

FM


大于 2.4 kHz (-6 dB),小于 4.4 kHz (-60 dB)

大于 5.0 kHz (-6 dB),小于 40 kHz (-60 dB)

大于 12.0 kHz (-6 dB),小于 25.0 kHz (-50 dB)

RIT 可变范围±9.99kHz
差拍消除大于 40 dB (1 kHz)
音频输出功率大于 2.0 W(8 Ω,10% 失真)

*1 DC1 和 DC2 之间的电压差值在 1 V 范围内。

*2 需要两个电源,每个均大于 20.5 A;或一个 41 A 电源 (20.5 + 20.5 A) 。

这些规格仅保证用于业余频段。

建伍在发展中遵循不断进步的原则。

因此,技术规格可能更改,恕不另行通知。
